Энергоэффективность (мониторинг электроэнергии и тепла)
Проблема
На объектах компании фиксировался перерасход электроэнергии и тепловой энергии, что приводило к росту эксплуатационных затрат и штрафам за превышение лимитов. В отопительный период перерасход усиливался из-за изменений внешней температуры и отсутствия оперативного контроля. Данных в реальном времени не хватало – показания собирались разрозненно и поздно, что не позволяло быстро выявлять аномалии и принимать меры. Затраты на ресурсы по 2023 году составили 172 млн руб и росли год к году на 20+%.
На объектах компании фиксировался перерасход электроэнергии и тепловой энергии, что приводило к росту эксплуатационных затрат и штрафам за превышение лимитов. В отопительный период перерасход усиливался из-за изменений внешней температуры и отсутствия оперативного контроля. Данных в реальном времени не хватало – показания собирались разрозненно и поздно, что не позволяло быстро выявлять аномалии и принимать меры. Затраты на ресурсы по 2023 году составили 172 млн руб и росли год к году на 20+%.
Цель
- Предотвращать перерасход электроэнергии и тепловой энергии за счет автоматизированного мониторинга.
- Собирать и передавать данные в систему мониторинга «Протон» с частотой не реже 1 раза в 10 минут.
- Запустить пилот – подключить и протестировать 2 электросчетчика и 2 котельных.
- Подготовить масштабирование после пилота – поставка 120 контроллеров для электросчетчиков и 60 контроллеров для тепловой энергии на объекты компании.
- Разобрать и реализовать обмен со счетчиками Меркурий 230 и Микрон ПСЧ-3ТА (как типовыми для проекта).
Решение
Внедрена система мониторинга потребления электроэнергии и тепловой энергии на базе терминалов GalileoSky7x. Терминалы собирают данные со счетчиков по RS232/RS485 и с температурных датчиков (1-Wire), выполняют первичную обработку и передают информацию в систему мониторинга «Прокол». Решение ориентировано на массовое развертывание по сети объектов без необходимости сложной серверной интеграции в рамках проекта.
Внедрена система мониторинга потребления электроэнергии и тепловой энергии на базе терминалов GalileoSky7x. Терминалы собирают данные со счетчиков по RS232/RS485 и с температурных датчиков (1-Wire), выполняют первичную обработку и передают информацию в систему мониторинга «Прокол». Решение ориентировано на массовое развертывание по сети объектов без необходимости сложной серверной интеграции в рамках проекта.
Реализация

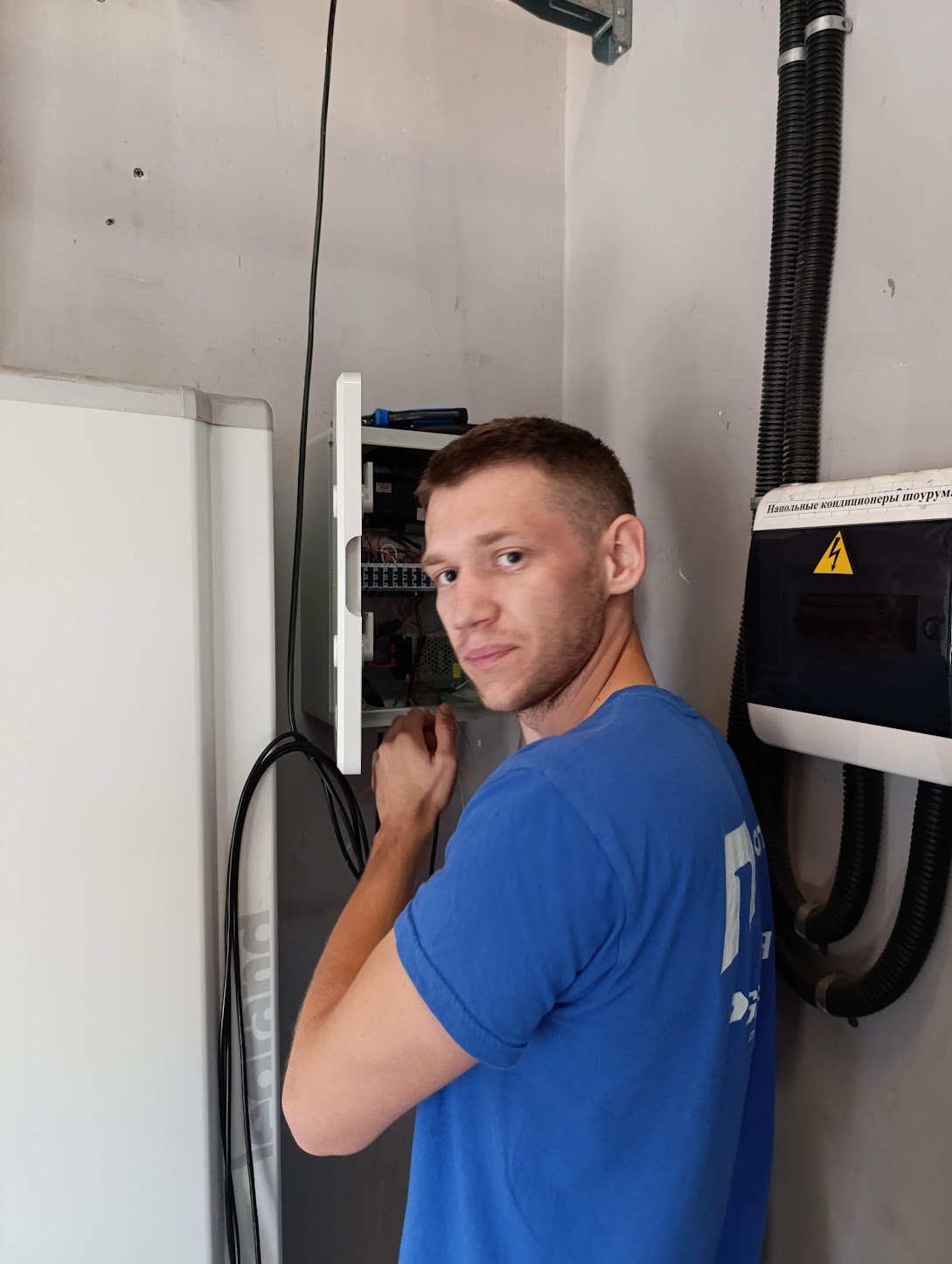

- Контроллеры в герметичных щитах: монтаж терминалов GalileoSky7x в боксы IP54 с кабельными вводами и клеммами.
- Счетчики электроэнергии: подключение по RS232/RS485, разработка логики опроса и парсинга данных.
- Тепловая энергия: подключение температурных датчиков DS18B20 по 1-Wire для контроля температурных параметров котельных.
- ПО терминалов: скрипты и логика обработки данных на стороне GalileoSky7x, подготовка данных для передачи в «Прокол».
- Канал связи: передача данных по сотовой сети, эксплуатация предполагает наличие связи и поддержку SIM-карт со стороны заказчика.
- Пилот: развертывание на 2 электросчетчиках и 2 котельных в Нижнем Новгороде, демонстрация стабильности и корректности данных.
- Масштабирование: подготовка партии оборудования – 120 контроллеров электроэнергии и 60 контроллеров теплоэнергии для объектов компании.
- Практический результат разработки: научились снимать показания до 10 счетчиков по RS232/RS485 и до 5 аналоговых счетчиков одним терминалом GalileoSky.
Технологии
- Терминалы телеметрии: GalileoSky7x.
- Интерфейсы: RS232/RS485 для электросчетчиков, 1-Wire для DS18B20.
- Корпуса и монтаж: щиты IP54, экранированная проводка, клеммные соединения.
- Система мониторинга: «Прокол» (прием и отображение данных).
- Канал передачи: GSM (при наличии связи на объектах).
Результат
- Появился регулярный автоматический сбор показаний и температурных параметров без ручных обходов.
- Стало возможно оперативно выявлять аномалии и перерасход по электроэнергии и теплу на объектах.
- Подготовлена архитектура для массового тиражирования на 60+ объектов компании.
- Подтверждена технологическая возможность опроса нескольких счетчиков и аналоговых каналов одним терминалом GalileoSky, что снижает стоимость внедрения на объект.
