Автоматизированная тарировочная станция для топливных баков
Проблема
Тарировка топливных баков на технике нужна для корректной работы ДУТ и точного учета расхода топлива, но ручной процесс всегда упирается в человеческий фактор: разные шаги заливки, разные паузы на стабилизацию уровня, ошибки фиксации и пересчета. В результате таблицы тарировки получались неточными и не имели достаточной “силы” для споров и контроля, потому что не было измерений, подтвержденных сертифицированным оборудованием. Требовалось решение, которое делает тарировку воспроизводимой, документируемой и точной.
Цель
- Автоматизировать тарировку баков и исключить человеческий фактор при заливке и фиксации шагов.
- Использовать сертифицированное средство измерения объема для подтверждаемой точности – поверенный счетчик ППО-25.
- Получать таблицы тарировки с точностью до 3% и стабильным качеством результатов на разной технике.
- Упростить процесс для инженера: меньше ручных действий, меньше “разночтений” и быстрый выпуск готового результата.
- Обеспечить сохранение данных и удобную передачу результатов для дальнейшей загрузки в систему телеметрии.
Решение
Разработана мобильная тарировочная станция в прицепе с емкостью и дозированной подачей топлива, управляемая контроллером и Android-приложением. Подача топлива в бак выполняется через поверенный счетчик ППО-25, что делает объем каждого шага измеряемым и подтверждаемым. Станция работает в ручном и автоматическом режимах: выполняет заливку дозами, выдерживает паузы (в том числе автоматические до стабилизации уровня), фиксирует показания ДУТ и формирует таблицу тарировки. Результаты сохраняются на SD-карту и отправляются в канал уведомлений.
Разработана мобильная тарировочная станция в прицепе с емкостью и дозированной подачей топлива, управляемая контроллером и Android-приложением. Подача топлива в бак выполняется через поверенный счетчик ППО-25, что делает объем каждого шага измеряемым и подтверждаемым. Станция работает в ручном и автоматическом режимах: выполняет заливку дозами, выдерживает паузы (в том числе автоматические до стабилизации уровня), фиксирует показания ДУТ и формирует таблицу тарировки. Результаты сохраняются на SD-карту и отправляются в канал уведомлений.
Реализация
- Мобильная платформа: прицеп с емкостью до 800 л, рассчитанный на выезд к технике.
- Измерение объема: поверенный счетчик ППО-25 в линии выдачи топлива, как эталон для шага тарировки.

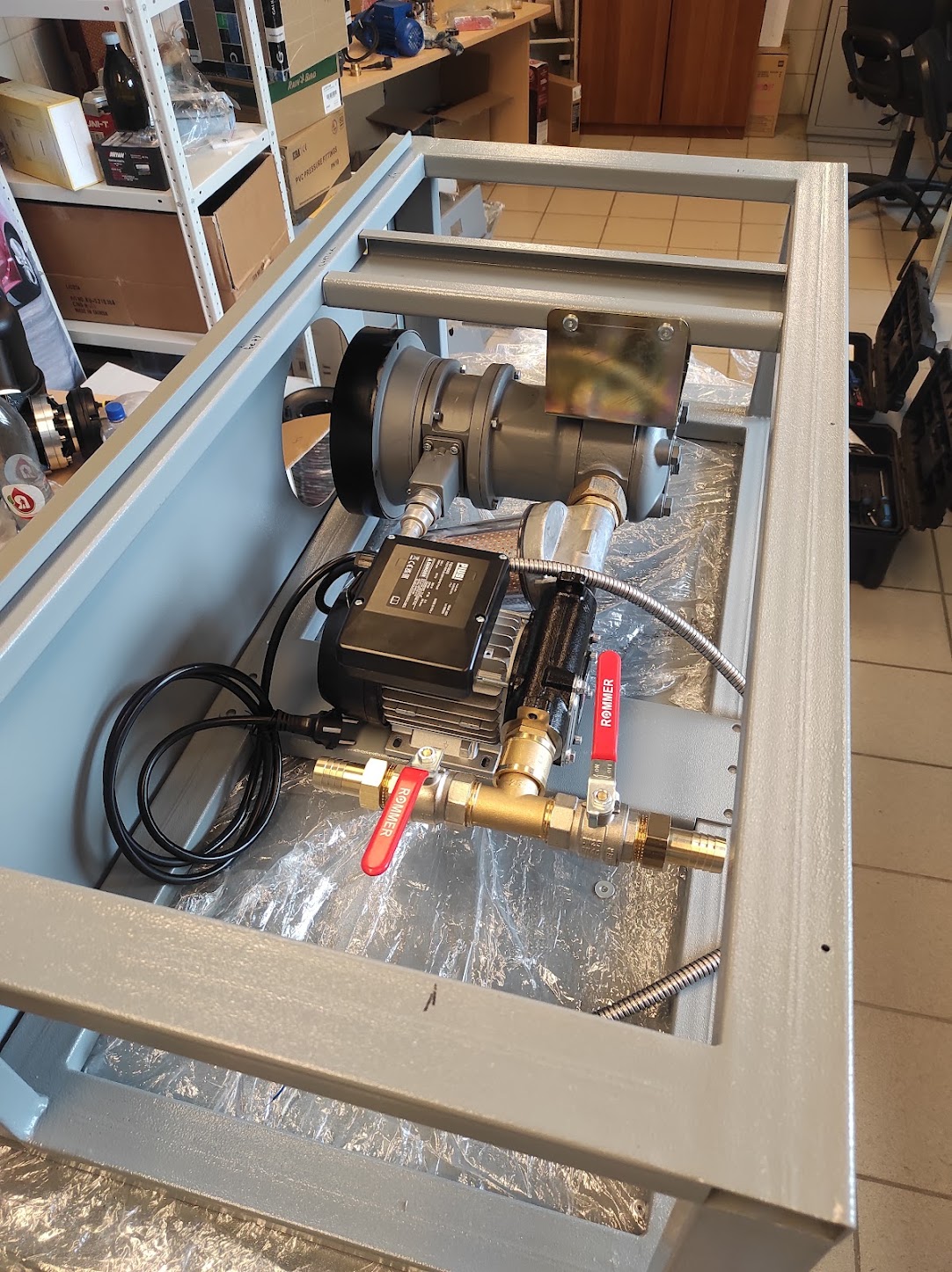

- Узел подачи: насос, фильтр, дозирование подачи топлива в бак.
- Защита от вспенивания: клапан ограничителя подачи при достижении верхнего уровня.
- Контроллер: управление насосом и режимами, связь по Wi-Fi/Bluetooth с приложением.
- Интерфейсы: RS485 для линии ДУТ и датчиков, USB для обслуживания, Bluetooth для управления с телефона.
- Индикация и управление: LCD дисплей и кнопки (в том числе пьезо) для работы “на месте”.
- Хранение данных: запись на SD-карту, журналирование шагов и параметров тарировки.
- Режимы работы:
- Ручной – оператор управляет заливкой и паузами.
- Автоматический – станция сама дозирует и ждет стабилизации уровня (в отдельных случаях до 40 минут).
- Калибровка – проверка датчиков и оборудования перед работой.
- Аварийное завершение – мгновенная остановка с сохранением текущих данных.
- Мобильное приложение: выбор количества уровнемеров и главного ДУТ, настройка пауз, привязка к объекту, запуск сценария.
Технологии
- Поверенный счетчик: ППО-25 (сертифицированное измерение объема).
- Контроллер: ESP32, связь Wi-Fi/Bluetooth.
- Интерфейсы: RS485, USB, Bluetooth.
- Хранение: SD Card, FAT32.
- Индикация: LCD 2004, кнопки управления, твердотельные реле.
Результат
- Тарировка стала воспроизводимой: одинаковый алгоритм, одинаковые шаги, одинаковая логика пауз.
- Существенно снизился человеческий фактор: меньше ручных измерений, меньше “ошибок в процессе”.
- Таблицы тарировки стали точнее и надежнее благодаря измерению объема через поверенный ППО-25.
- Работа инженера упростилась: управление с телефона, автоматические паузы, автоматическое сохранение и отправка результатов.
- Тарировки стали “массовой процедурой”, а не разовой сложной операцией – станция позволяет быстро и уверенно отрабатывать большое количество техники.
